تفاصيل المنتج:
|
| مادة: | هيكل بولي بروبيلين ميتاليزدي | سمات: | طلاء مسحوق راتنجات الايبوكسي المقاومة للهب |
|---|---|---|---|

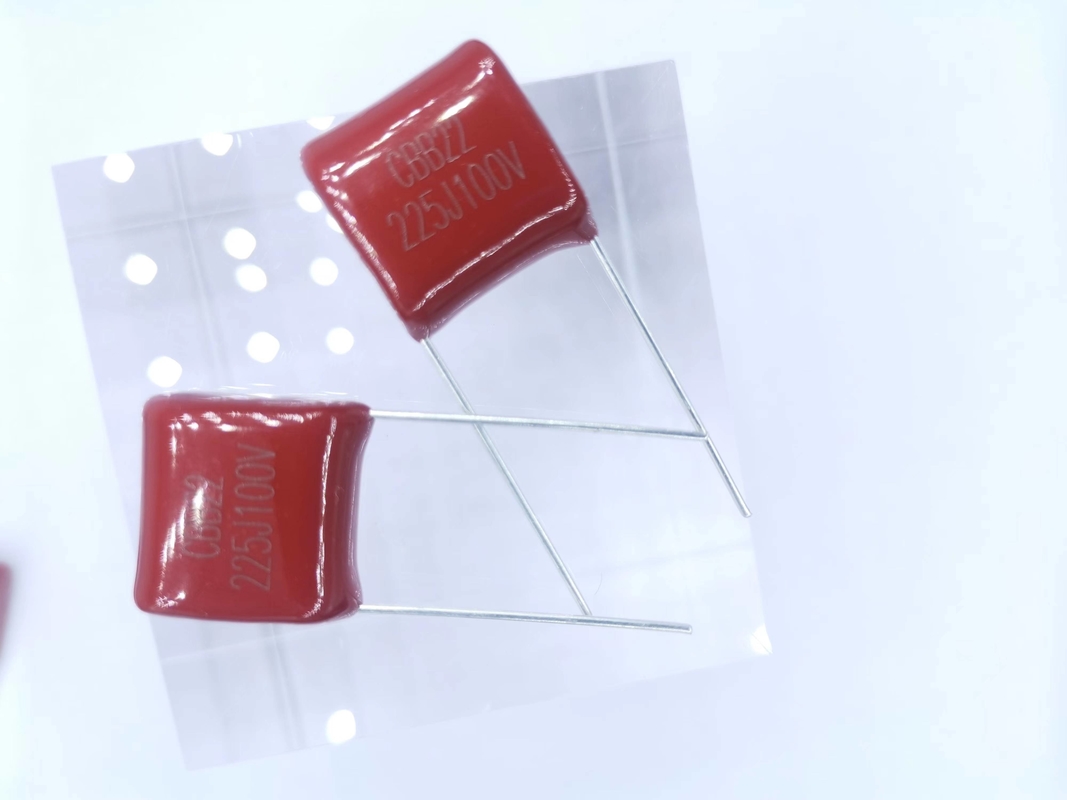

| لون: | أحمر | رقم الموديل: | CBB22 205J100V |
| السعة: | 1.0 فائق التوهج | نوع الحزمة: | من خلال ثقب |
| درجة حرارة التشغيل:: | -40 ℃ ~ 105 ℃ | تسامح: | ± 10٪ ، |
| عامل التبدد: | أقل من 1٪ | نطاق السعة: | 0.01 فائق التوهج -10 فائق التوهج |
| طلب: | الإضاءة ، الغرض العام | يقذف: | 15 ملم |
| أداء: | شفاء ذاتي قوي | التعبئة: | بكميات كبيرة |
| بحجم: | 17 ملم * 12.5 ملم * 7.5 ملم | طريقة الطلاء: | تغليف الايبوكسي (مثبطات اللهب |
| إبراز: | مكثفات البولي بروبيلين الممعدنة المضادة للتداخل,مكثفات البولي بروبيلين الممعدنة CBB22,مكثف 1uF Pp Film |
||
سمات:
▇ المواصفات
| الفئة المناخية | 40/105/21 |
| نطاق درجة حرارة التشغيل |
-40 ℃ ～ 105 ℃ (+85℃ إلى + 105 ℃ ؛عامل تناقص 1.25٪ لكل ℃ لـ vR (تيار مستمر)) |
| راتدي الجهد | تيار مستمر 100 فولت ، 250 فولت ، 400 فولت ، 630 فولت |
| نطاق السعة | 0.01 درجة فهرنهايت ～ 10 درجة فهرنهايت |
| التسامح السعة | ± 5٪ (ي) ، ± 10٪ (ك) |
| بروت الجهد | 1.6Uص(5 ثوان) |
| عامل التبدد | ≤10x10-4(1 كيلو هرتز ، 20℃) |
| مقاومة العزل |
≥50000MΩ ، جص≤0.33 درجة فهرنهايت ≥15000 ثانية ، جص> 0.33 درجة فهرنهايت(20 ℃ 100 فولت 1 دقيقة) |
|
①W: عرض جسم مكثف
② H: ارتفاع السعة
③ T: سمك السعة
④ P: المسافة بين خطين CP
⑤ د: قطر خط CP
|
 |
▇تطبيقات نموذجية
● تستخدم على نطاق واسع في دوائر التردد العالي ، DC ، AC والنبض
● توفير أداء أمثل بحجم صغير في دوائر تصحيح S للتلفزيون الملون
● مصمم خصيصًا لدوائر التصحيح S لشاشات العرض الكبيرة والتلفزيون الملون
● مناسبة للموقف حيث يتم تطبيق التردد العالي ونبض التيار العالي
معلومات الشركة
مصنعنا هو مصنع متخصص في مكثف الفيلم الذي يوفر مكثفات التيار المستمر ومكثفات التيار المتردد.حتى الآن ، حصلت منتجاتنا على UL و ENEC و CB و CQC وموافقة السلامة وشهادة الشركة من قبل شركة ضمان الجودة ISO-9001: 2008.
نحن نستخدم معدات أوتوماتيكية فعالة تضمن أقصى قدر من الاتساق في طلبات OEM الخاصة بك لإنتاج كل مكثف.مع 12 عامًا من الخبرة الصناعية ، لا تتردد في الاتصال بنا
إذا كان لديك أي سؤال ، فنحن نقدم دائمًا أسعارًا تنافسية ومنتجات ذات جودة جيدة.
يتكون العازل الكهربائي لمكثفات فيلم البولي بروبلين من مادة البولي بروبيلين (PP) البلاستيكية الحرارية وغير القطبية والعضوية والبلورية جزئياً ، الاسم التجاري Treofan ، الذي ينتمي إلى عائلة البولي أوليفين.يتم تصنيعها على شكل جرح ممعدن وإصدارات مكدسة ، وأنواع أفلام / رقائق.فيلم البولي بروبلين هو الفيلم العازل الأكثر استخدامًا في أنواع المكثفات الصناعية والطاقة.تمتص مادة غشاء البولي بروبلين رطوبة أقل من المايلار وبالتالي فهي مناسبة أيضًا للتصاميم المجمعة "العارية" بدون معطف من الفرو.لكن درجة الحرارة القصوى البالغة 105 درجة مئوية تمنع استخدام فيلم PP في عبوات SMD.
اعتماد درجة الحرارة والتردد للمعلمات الكهربائية لمكثفات فيلم البولي بروبلين منخفض جدًا.مكثفات غشاء البولي بروبلين لها معامل درجة حرارة سالب خطي من السعة ± 2.5٪ على مدى درجة حرارتها.1 دائرة تحديد التردد والمرشح ودائرة المذبذب ودائرة الصوت والمؤقت.كما أنها تستخدم لتعويض ملفات الحث في تطبيقات المرشح الدقيق ، والتطبيقات عالية التردد.
بالإضافة إلى تأهيل فئة التطبيق لمكثفات فيلم PP في إصدار الفيلم / الرقائق ، يحدد المعيار IEC / EN 60384-13 ثلاث "فئات ثبات".تحدد فئات الاستقرار هذه التفاوتات في معاملات درجة الحرارة والتغيرات المسموح بها في اختبارات تحديد السعة.وهي مقسمة إلى فئات مختلفة من معامل درجة الحرارة (α) ، مع التفاوتات المرتبطة بها والقيم المفضلة للتغير المسموح به في السعة بعد الاختبارات الميكانيكية والبيئية (الرطوبة) والعمر الافتراضي.
