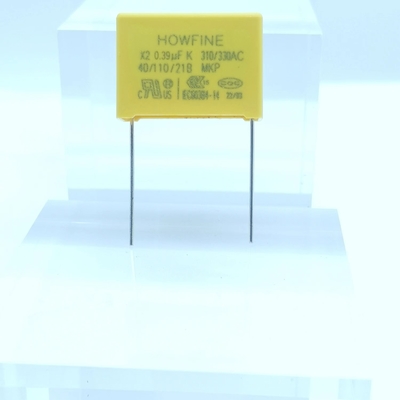

مكثفات فيلم البولي بروبيلين الممعدنة MPX MKP المقاومة للجهد X2 0.39 فائق التوهج

MKP / MPXمكثف فيلم البولي بروبلين الممعدن 394k / 310V E4 P22.5mm

^{معلومات المنتج}

 ^مقدمة:

 ^{1. مكثفات السلامة: عالية الاستقرار}

^{2. غير حثي.}

^{3. خصائص الشفاء الذاتي.}

^{4. علبة بلاستيكية ، مملوءة براتنج الإيبوكسي ، صندوق مصنوع من مادة مقاومة للمذيبات.}

^{5. ممتاز للاستخدام في اقتران الهوائي ، وخط تلو الآخر ، وعبر الخط.التطبيق حيث الحجم أمر بالغ الأهمية.}

^{6. المعيار المختبَر: IEC384-14 ، DIN EN 132400 ، UL 1414 ، CSA C22.2}

^{7. السلامة المعتمدة (UL. ENEC. CQC)}

^{8. سلك الرصاص يستخدم القصدير المطلي بالقصدير ويلف السلك النحاسي ، باستخدام راتنجات الايبوكسي المقاومة للحريق.}

^{التغليف في الغلاف البلاستيكي ، يصل أداء مثبطات الحريق إلى درجة UL94V-0.}

^تحديد

^{1. درجة حرارة التشغيل: -40 درجة مئوية ~ + 110 درجة مئوية}

^{2. مدى السعة: 0.01uF~ 3.3 فائق التوهج}

^{3. تحمل السعة ± 5٪ (J) ، ± 10٪ (K) ،± 20٪(م)}

^{4. الفولطية المقدرة: 310VAC ، 330VAC}

^{5. عامل التبديد: 0.1٪ كحد أقصى عند 1 كيلو هرتز ، 25درجة مئوية}

^{6. دليل على الجهد: 2100VDC 1Sec (20درجة مئوية)}

^{7. مقاومة العزل:}

^{> 30 ألف متر مكعب (C≤0.33 فائق التوهج)}

^{> 10000 ميغا أوم / uF (C> 0.33 فائق التوهج) عند 25درجة مئوية}

^{8. التحمل: يجب تطبيق جهد الاختبار 344VAC لمدة 1000 ساعة في 85درجة مئويةغرفة.خلال هذه الفترة،}

^{يتم تطبيق 1000VAC 60HZ لمدة 0.1 ثانية مرة واحدة كل ساعة.بعد الاختبار.ΔC / C≤10٪ ، DF≤0.04٪ ،}

^{ΔIR≥50٪ من القيمة المحددة.}

	1	حجم صغير.
	2	درجة حرارة عرض ، تردد محتوى مزعج DF مع ثبات عالي.
	3	يتحمل التيار العالي قوة كهربائية عالية للغاية.
	4	استقرار العمل على المدى الطويل.
	5	تصنيف النار: UL94V-0.6.
	6	هناك شفاء ذاتي.
	7	تستخدم على نطاق واسع مع دوائر العبور لإمداد الطاقة والتجاوز واقتران الهوائي ومواقع التداخل الأخرى.
	8	يمكن أن تصمد أمام الضغط.

^{مواصفات الحجم}

طلب

الرصاص للاستخدام في تجاوز الخط ، اقتران الهوائي ، عبر الخط والدوائر القاتلة للشرارة.
متاح لمرشح EMI.
تبديل تطبيقات إمداد الطاقة.
أجهزة ماكينات الأعمال ، مثل: إضافة ماكينات وشاشات عرض للكمبيوتر وشاشات ...
الأجهزة المنزلية مثل: الخلاطات ، المراوح ، مطاحن القهوة ، مشغل DVD ، دوائر الصوت والتلفزيون ...
أجهزة الثايرستور والتيرستورات مثل: المخفتات ...

اختبار مكثفات السلامة

(1) نظرًا لأن سعة المكثفات الإلكتروليتية أكبر بكثير من سعة المكثفات الثابتة العادية ، يجب أن تستخدم مكثفات السلامة JEC نطاقات مناسبة للسعات المختلفة عند القياس.وفقًا للتجربة ، بشكل عام ، يمكن قياس السعة بين 1 ~ 47μF باستخدام ملف R × 1k ، ويمكن قياس السعة الأكبر من 47μF باستخدام ملف R × 100.

(2) قم بتوصيل سلك الاختبار الأحمر للمقياس المتعدد بالقطب السالب ، ويؤدي الاختبار الأسود إلى القطب الموجب.في لحظة التلامس ، ينحرف مؤشر المتر المتعدد أولاً عن انحراف كبير إلى اليمين (نفس حاجز الجهد الكهربائي ، وكلما زادت السعة ، زاد التأرجح) ، ثم ينحرف تدريجياً إلى اليسار حتى يتوقف عند نقطة معينة وضع.قيمة المقاومة في هذا الوقت هي مقاومة التسرب الأمامي للمكثف الكهربائي ، والتي تكون أكبر قليلاً من مقاومة التسرب العكسي.

تظهر التجربة العملية أن مقاومة التسرب للمكثفات الإلكتروليتية يجب أن تكون بشكل عام أعلى من عدة مئات من kΩ.خلاف ذلك ، لن يعمل بشكل صحيح.إذا لم يكن هناك شحنة في الاتجاهين الموجب والسالب أثناء الاختبار ، فلن يتحرك المؤشر.

هذا يعني أن السعة قد اختفت أو تعطلت الدائرة الداخلية ؛إذا كانت المقاومة المقاسة صغيرة أو صفرية ، فهذا يعني أن للمكثف تيار تسرب كبير أو تعرض للتلف بسبب الانهيار.لم يعد من الممكن استخدامه.

(3) بالنسبة للمكثفات الإلكتروليتية ذات الأقطاب الموجبة والسالبة غير المعروفة ، يمكن استخدام الطريقة المذكورة أعلاه لقياس مقاومة التسرب للحكم.بمعنى ، قم أولاً بقياس مقاومة التسرب بشكل تعسفي ، وتذكر حجمها ، ثم قم بتغيير قلم العداد لقياس قيمة المقاومة.الذي يحتوي على قيمة مقاومة أكبر في القياسين هو طريقة الاتصال الموجب.

على وجه التحديد ، يتم توصيل الرصاص الأسود للاختبار بالقطب الموجب ، والرصاص الأحمر متصل بالقطب السالب.ثم استخدم ترس المقاومة للمقياس المتعدد وطريقة الشحن الموجب والسالب للمكثف الإلكتروليتي ، ووفقًا لحجم المؤشر المتأرجح إلى اليمين ، يمكن تقدير سعة المكثف الإلكتروليتي.
