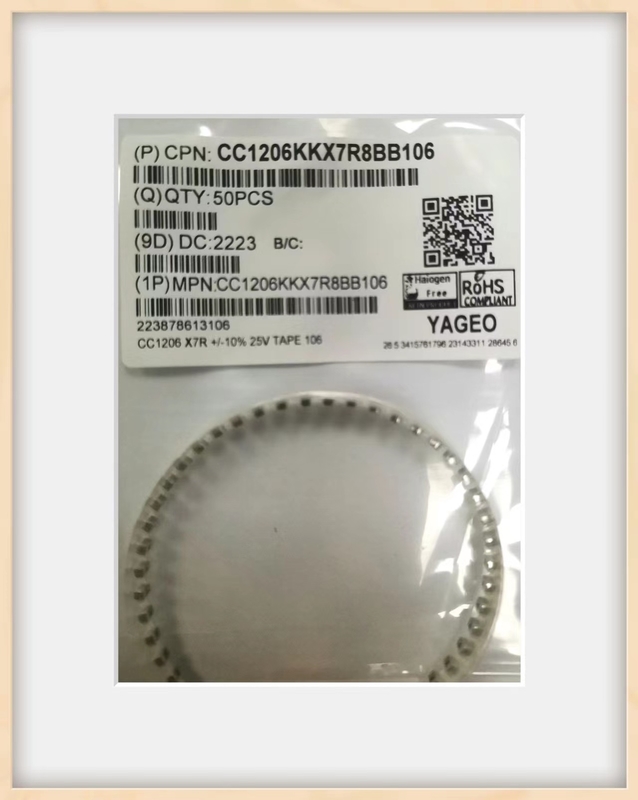

تفاصيل المنتج:
|
| يكتب: | مكثفات سيراميك | الفولطية: | 25 فولت تيار مستمر |
|---|---|---|---|
| طول: | 3.2 ± 0.15 ملم | مواد: | سيراميك |
| نطاق السعة (uF): | 100pF ~ 22 فائق التوهج | التسامح السعة: | ± 10٪ |
| طلاء: | 1206 (3216 مليونًا) | ميزة: | الاستهلاك ، دارة عالية التردد |
| طلب: | مرشح تجاوز فك الارتباط | واسع: | 1.6 ± 0.15 ملم |
| إبراز: | مكثفات متعددة الطبقات من السيراميك SMD,مكثفات متعددة الطبقات من السيراميك بقدرة 25 فولت تيار مستمر,مكثف سيراميك متعدد الطبقات متآلف |
||
| نظرة عامة على المواصفات | |||||
|
وصف |
TC الشفرة |
سلسلة |
نطاق السعة |
مجال الجهد الكهربائي |
بحجم |
|
منفصله |
NP0 |
هدف عام | 0.22 pF إلى 33 nF | 16 فولت إلى 25 فولت | 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، 1210 |
|
هدف عام |
0.22 pF إلى 22 nF |
50 فولت |
0201 ، 0402 ، 0603 ، 0805 ، 1206 ، 1210 ، 1812 |
||
| الجهد المتوسط | 0.47 pF إلى 22 nF | 100 فولت إلى 630 فولت | 0603 ، 0805 ، 1206 ، 1210 ، 1808 ، 1812 | ||
|
الجهد العالي |
0.47 pF إلى 2.7 nF |
1 كيلو فولت ، 2 كيلو فولت ، 3 كيلو فولت |
1206 ، 1210 ، 1808 ، 1812 |
||
| تردد عالي | 0.22 بيكو فاراد إلى 8.2 بيكو فاراد | 50 فولت | 0402 ، 0603 ، 0805 | ||
| الميكروويف | 0.47 بيكو فاراد إلى 47 بيكو فاراد | 50 فولت | 0603 ، 0805 ، 1206 | ||
|
X7R |
الأغراض العامة والسعة العالية |
100 بيكو فاراد إلى 22 درجة فهرنهايت |
6.3 فولت إلى 50 فولت |
0201 ، 0402 ، 0603 ، 0805 ، 1206 ، 1210 ، 1812 |
|
| الجهد المتوسط | 100 بيكو فاراد إلى 1 درجة فهرنهايت | 100 فولت إلى 630 فولت | 0603 ، 0805 ، 1206 ، 1210 ، 1808 ، 1812 | ||
| الجهد العالي | 100 pF إلى 33 nF | 1 كيلو فولت إلى 3 كيلو فولت | 1206 ، 1210 ، 1808 ، 1812 | ||
| محاثة منخفضة | 10 nF إلى 220 nF | 10 فولت إلى 50 فولت | 0306 ، 0508 ، 0612 | ||
|
X5R |
الأغراض العامة والسعة العالية |
10 nF إلى 100 درجة فهرنهايت |
6.3 فولت إلى 50 فولت |
0201 ، 0402 ، 0603 ، 0805 ، 1206 ، 1210 ، 1812 |
|
| Y5V | الأغراض العامة والسعة العالية | 4.7 ن إلى 47 درجة فهرنهايت | 6.3 فولت إلى 50 فولت | 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، 1210 | |
|
شهادة السلامة منتج |
NP0 | نوع SC عالية الجهد | 2.0 بيكو فاراد إلى 470 بيكو فاراد | X1 / Y2، X2 / Y3 | 1808 ، 1812 |
| X7R | نوع SC عالية الجهد | 150 pF إلى 1.5 nF | X1 / Y2، X2 / Y3 | 1808 ، 1812 | |
|
ج- المصفوفات |
NP0 | صفائف 4C | 10 بيكو فاراد إلى 470 بيكو فاراد | 50 فولت | 0508 ، 0612 |
| X7R | صفائف 4C | 180 pF إلى 100 nF | 16 فولت إلى 50 فولت | 0508 ، 0612 | |
| Y5V | صفائف 4C | 10 nF إلى 100 nF | 25 فولت | 0612 | |
| أبعاد الهيكل | |||||||
| المكثفات المنفصلة - للأغراض العامة | |||||||
|
|
تعيين حجم القضية | الأبعاد بالملليمتر | |||||
| بوصة | قياس | إل1 | دبليو | L2 / L3 دقيقة | L2 / L3 كحد أقصى | L4 دقيقة | |
| 0201 | 0603 م | 0.6 ± 0.03 | 0.3 ± 0.03 | 0.10 | 0.20 | 0.20 | |
| 0402 | 1005 م | 1.0 ± 0.05 | 0.5 ± 0.05 | 0.15 | 0.30 | 0.40 | |
| 0603 | 1608 م | 1.6 ± 0.10 | 0.8 ± 0.10 | 0.20 | 0.60 | 0.40 | |
|
0805 |
2012 م |
2.0 ± 0.10 (1) | 1.25 ± 0.10 (1) | 0.25 | 0.75 | 0.55 | |
| 2.0 ± 0.20 (2) | 1.25 ± 0.20 (2) | 0.25 | 0.75 | 0.55 | |||
|
1206 |
3216 م |
3.2 ± 0.15 (1) | 1.6 ± 0.15 (1) | 0.25 | 0.75 | 1.40 | |
| 3.2 ± 0.30 (2) | 1.6 ± 0.20 (2) | 0.25 | 0.75 | 1.40 | |||
|
1210 |
3225 م |
3.2 ± 0.20 (1) | 2.5 ± 0.20 (1) | 0.25 | 0.75 | 1.40 | |
| 3.2 ± 0.40 (2) | 2.5 ± 0.30 (2) | 0.25 | 0.75 | 1.40 | |||
| 1808 | 4520 م | 4.5 ± 0.40 | 2.0 ± 0.30 | 0.25 | 0.75 | 2.20 | |
|
1812 |
4532 م |
4.5 ± 0.20 (1) | 3.2 ± 0.20 (1) | 0.25 | 0.75 | 2.20 | |
| 4.5 ± 0.40 (2) | 3.2 ± 0.40 (2) | 0.25 | 0.75 | 2.20 | |||
